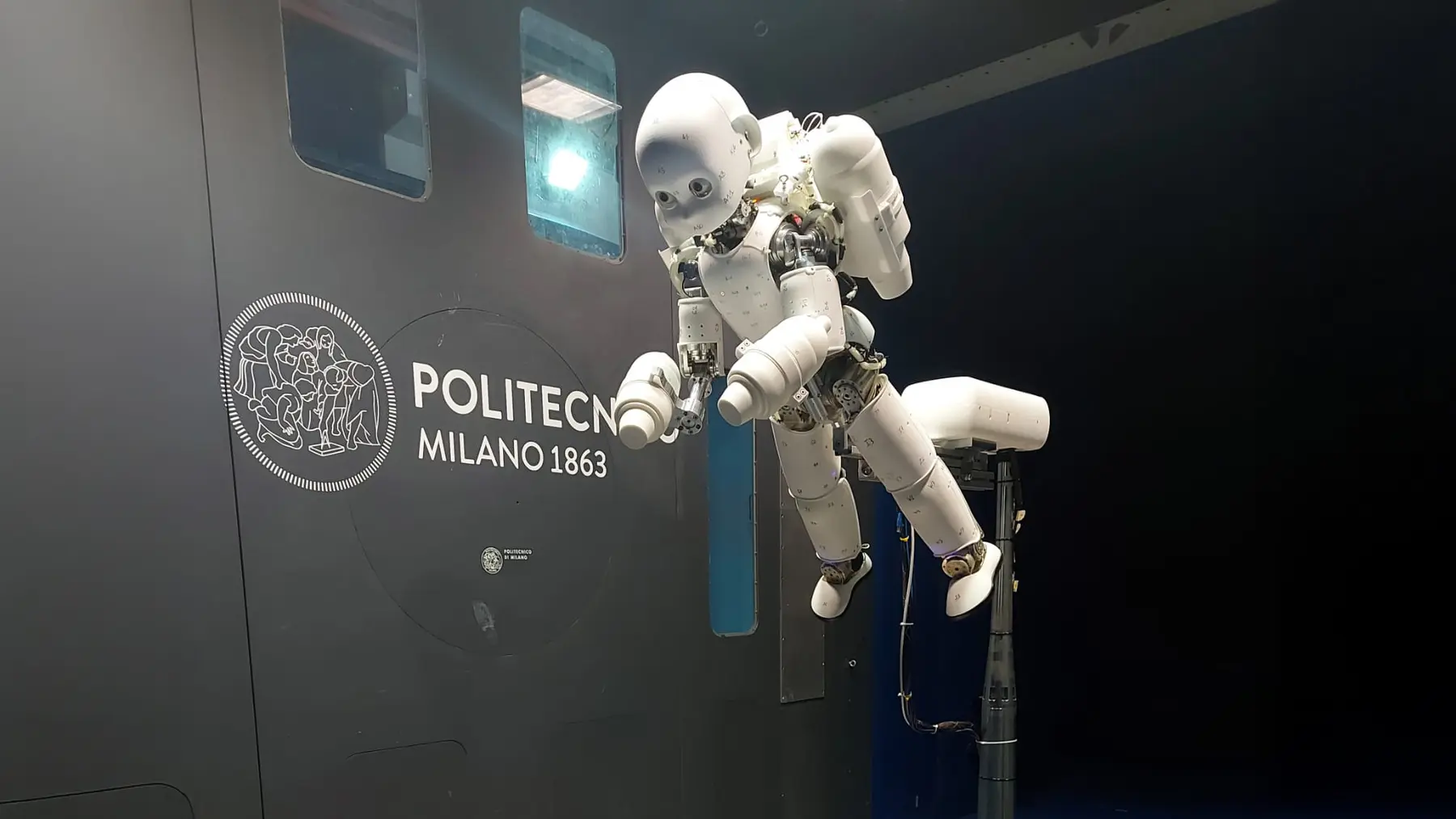

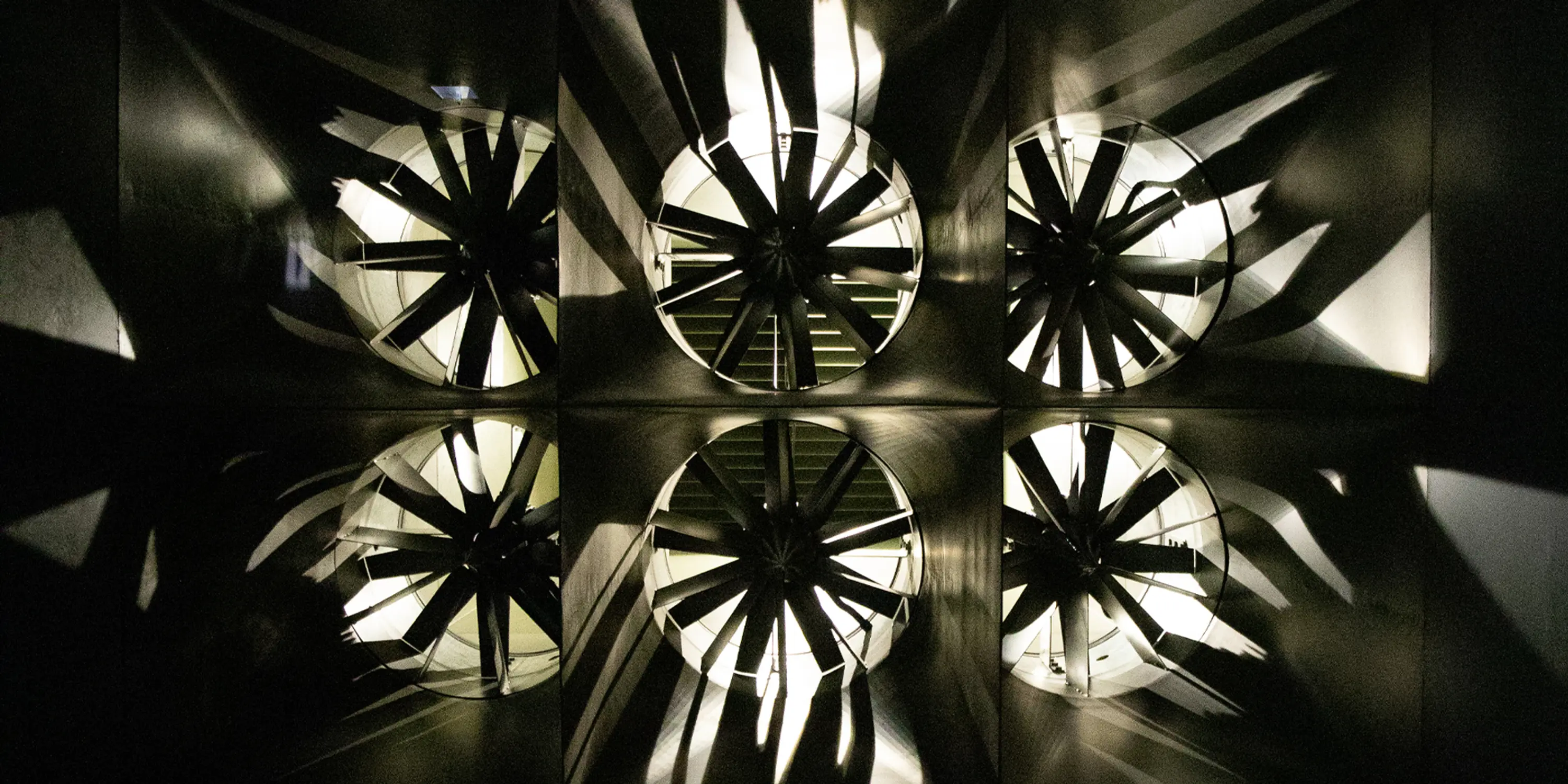

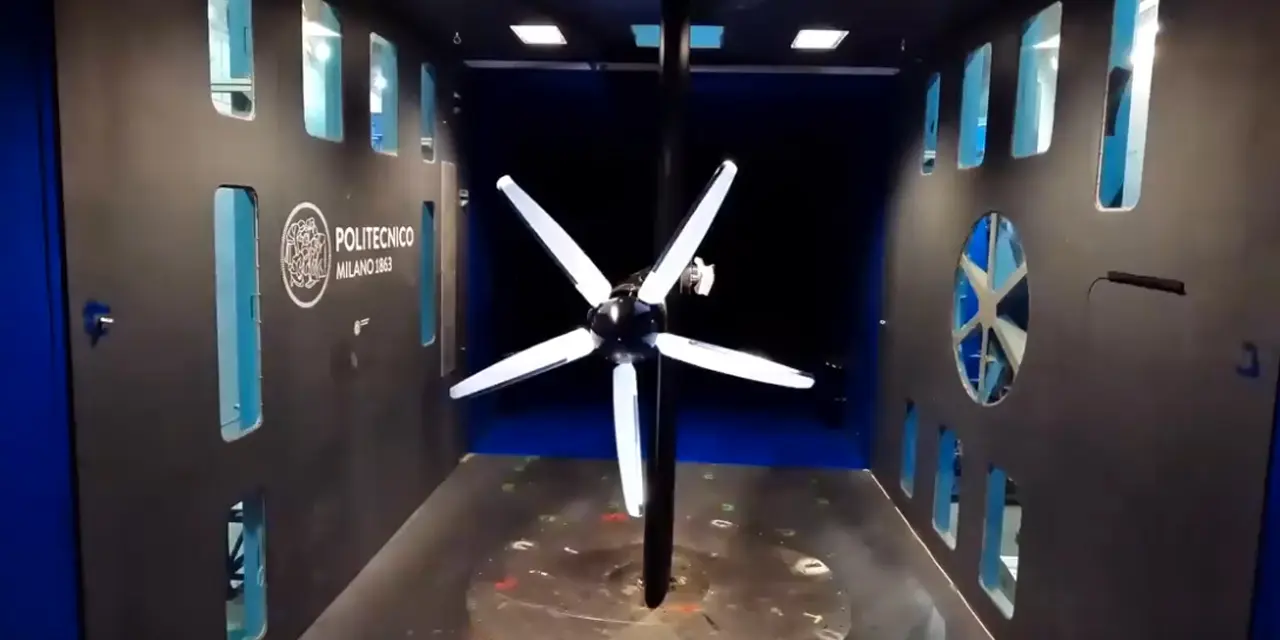

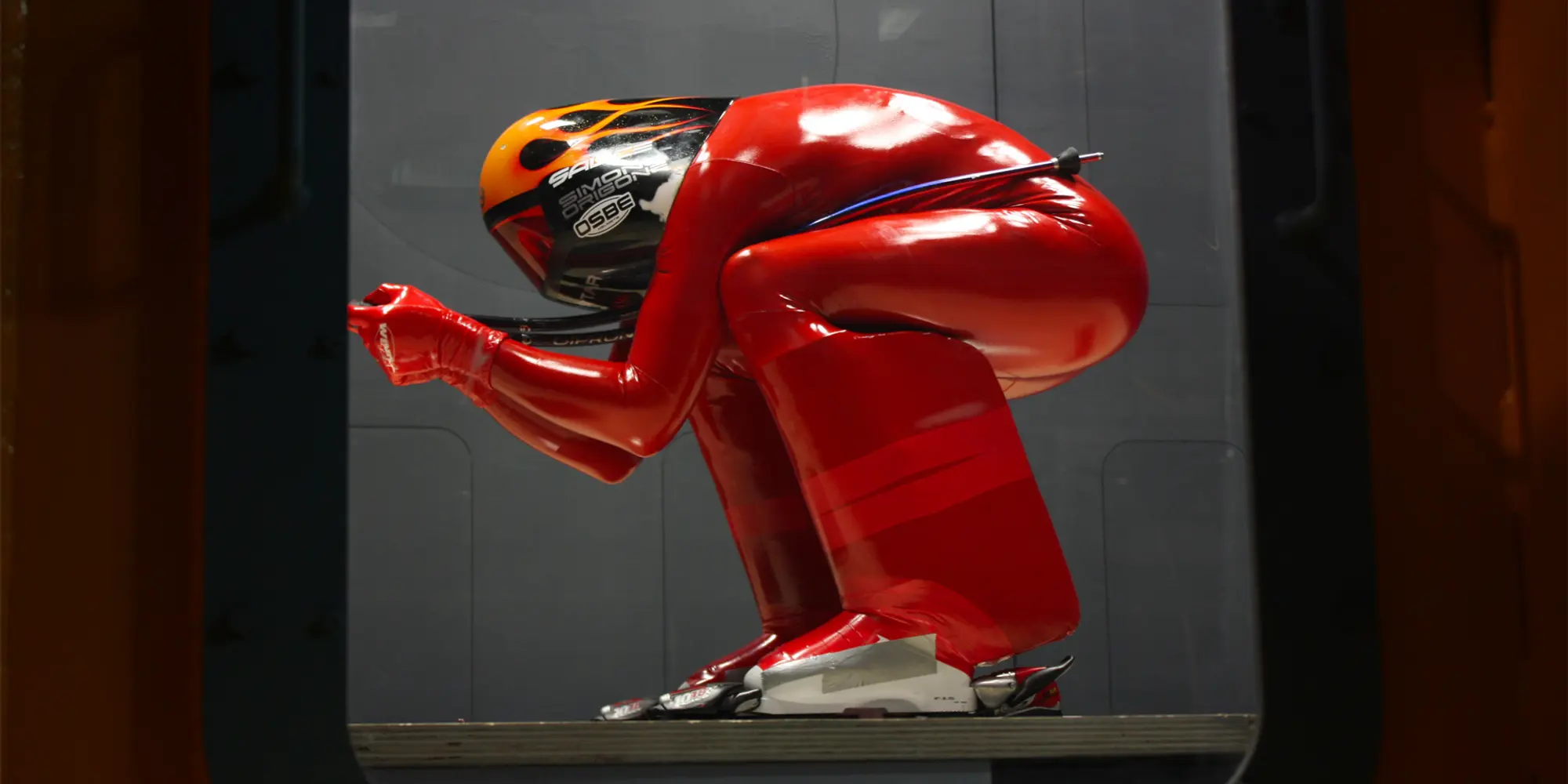

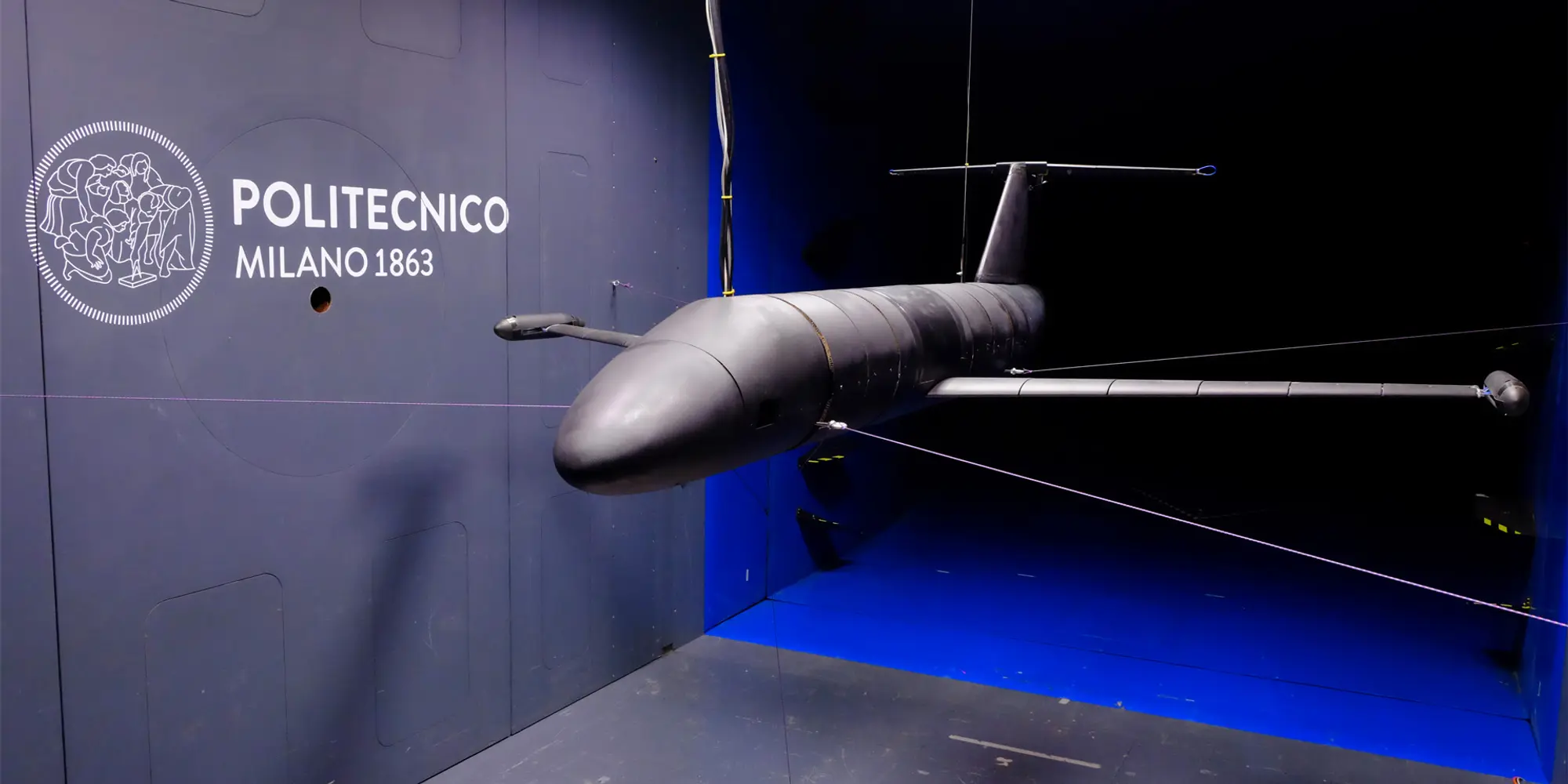

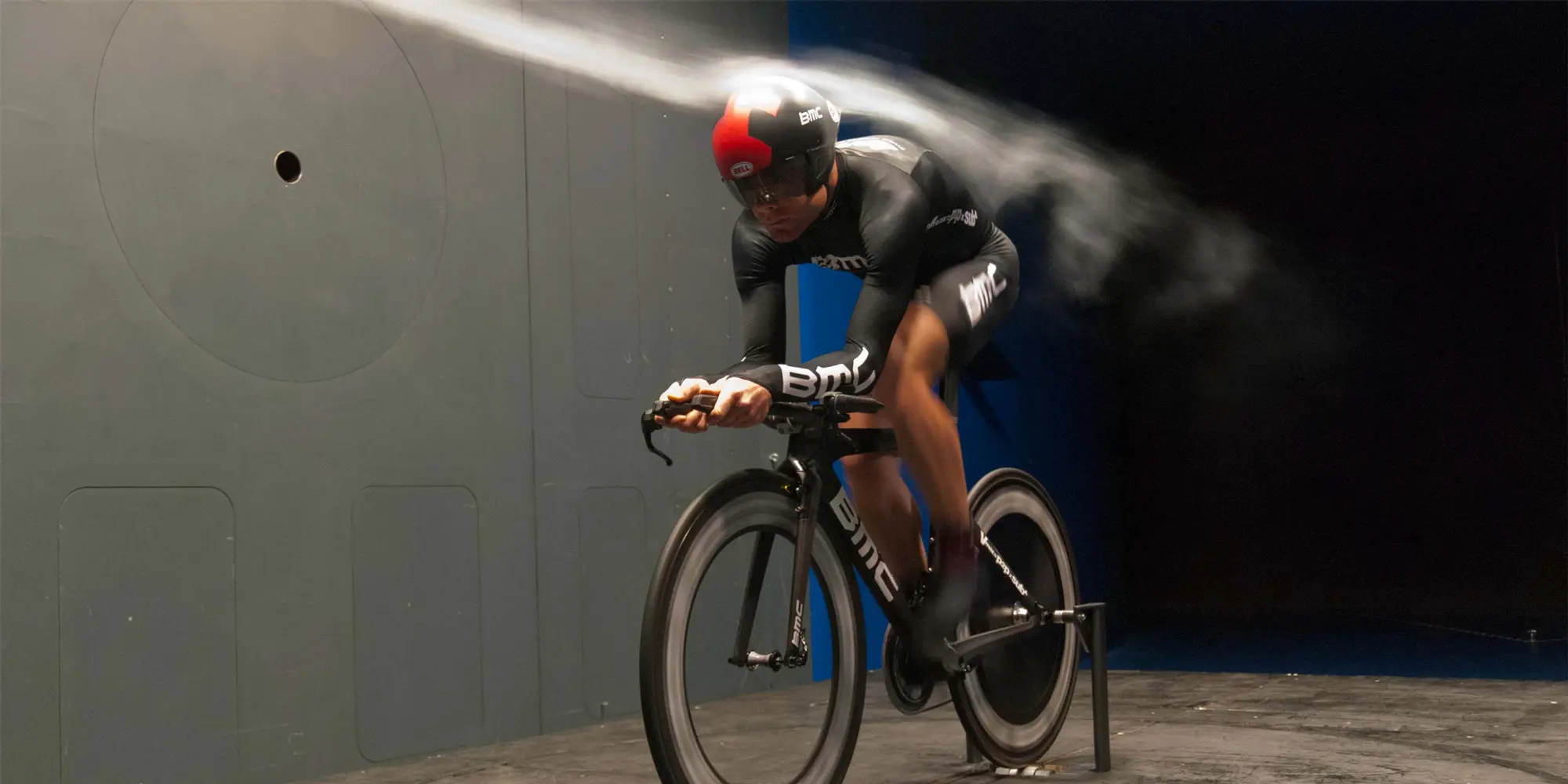

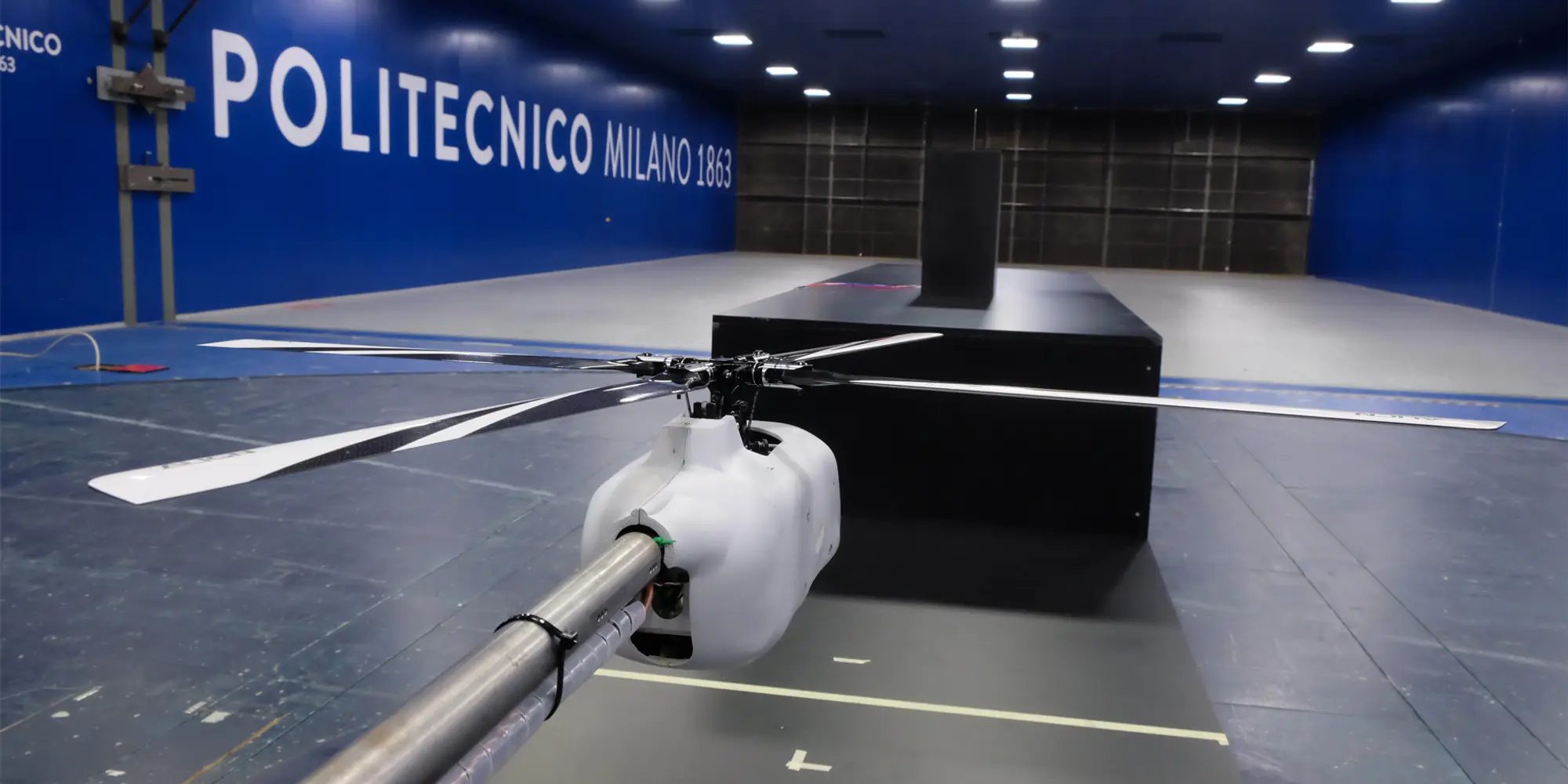

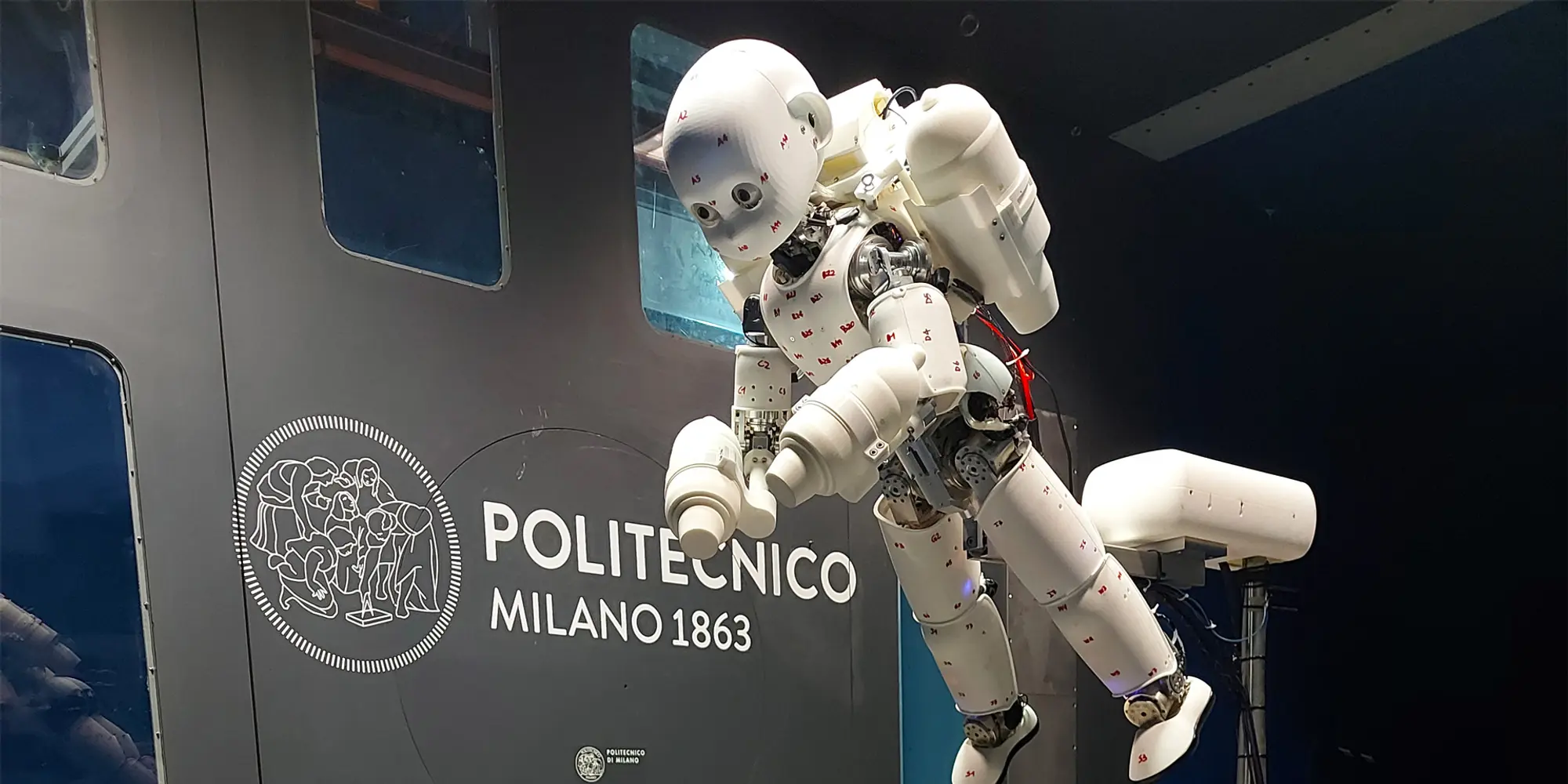

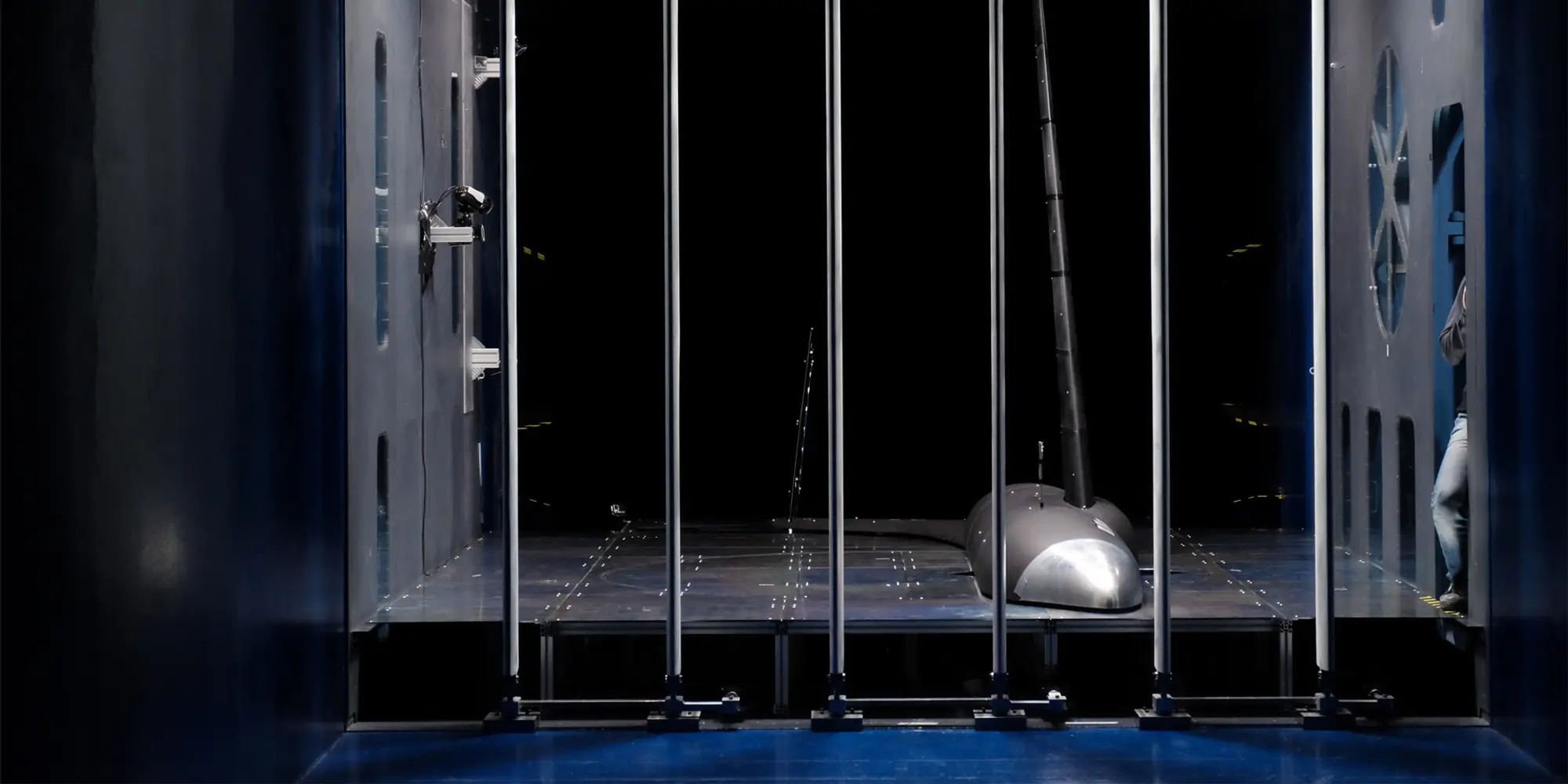

Le attività comprendono prove sperimentali su modelli e componenti, misure di forze e pressioni, diagnostica avanzata di flusso (PIV, anemometria, tecniche ottiche) e analisi aeroacustiche con applicazioni in ambito aeronautico, industriale e sportivo, sia negli impianti dipartimentali che nella Grande Galleria del Vento del Politecnico di Milano (GVPM).

Il laboratorio partecipa a numerosi progetti di ricerca europei su velivoli ad ala fissa e rotante, in collaborazione con istituti di ricerca e università internazionali.

__________

IMPIANTI

__________

GALLERIA DEL VENTO “SERGIO DE PONTE”

Descrizione

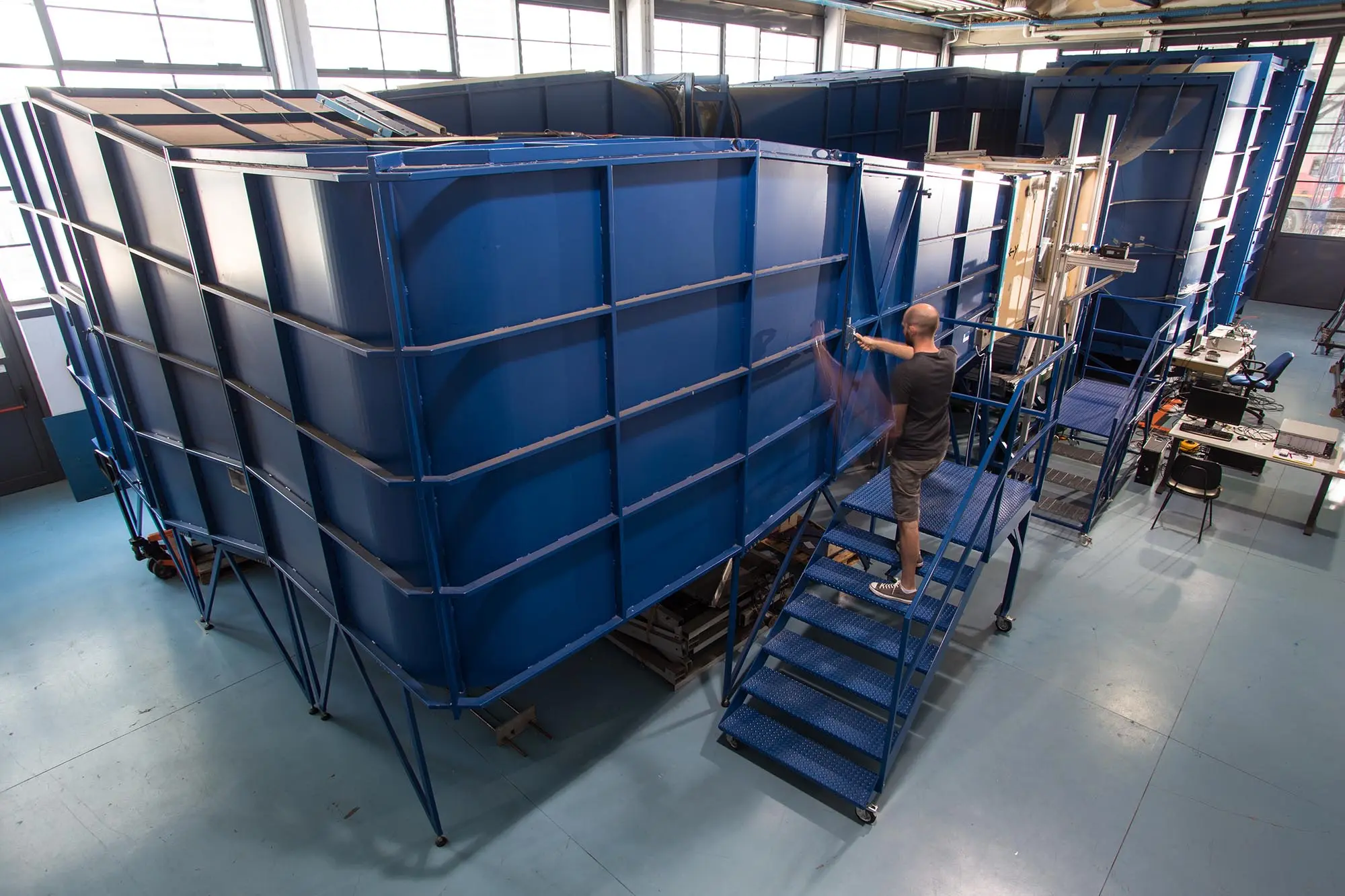

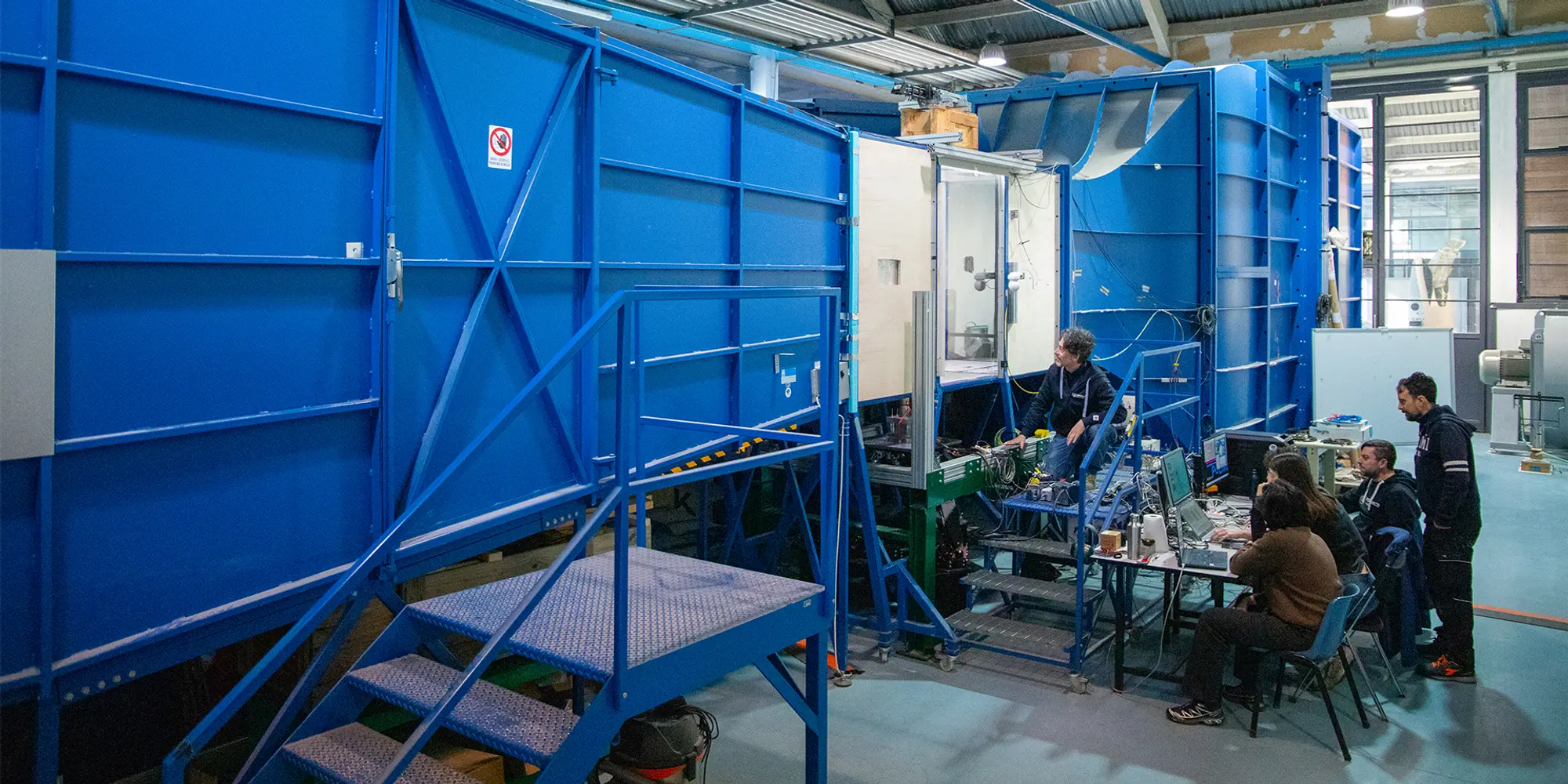

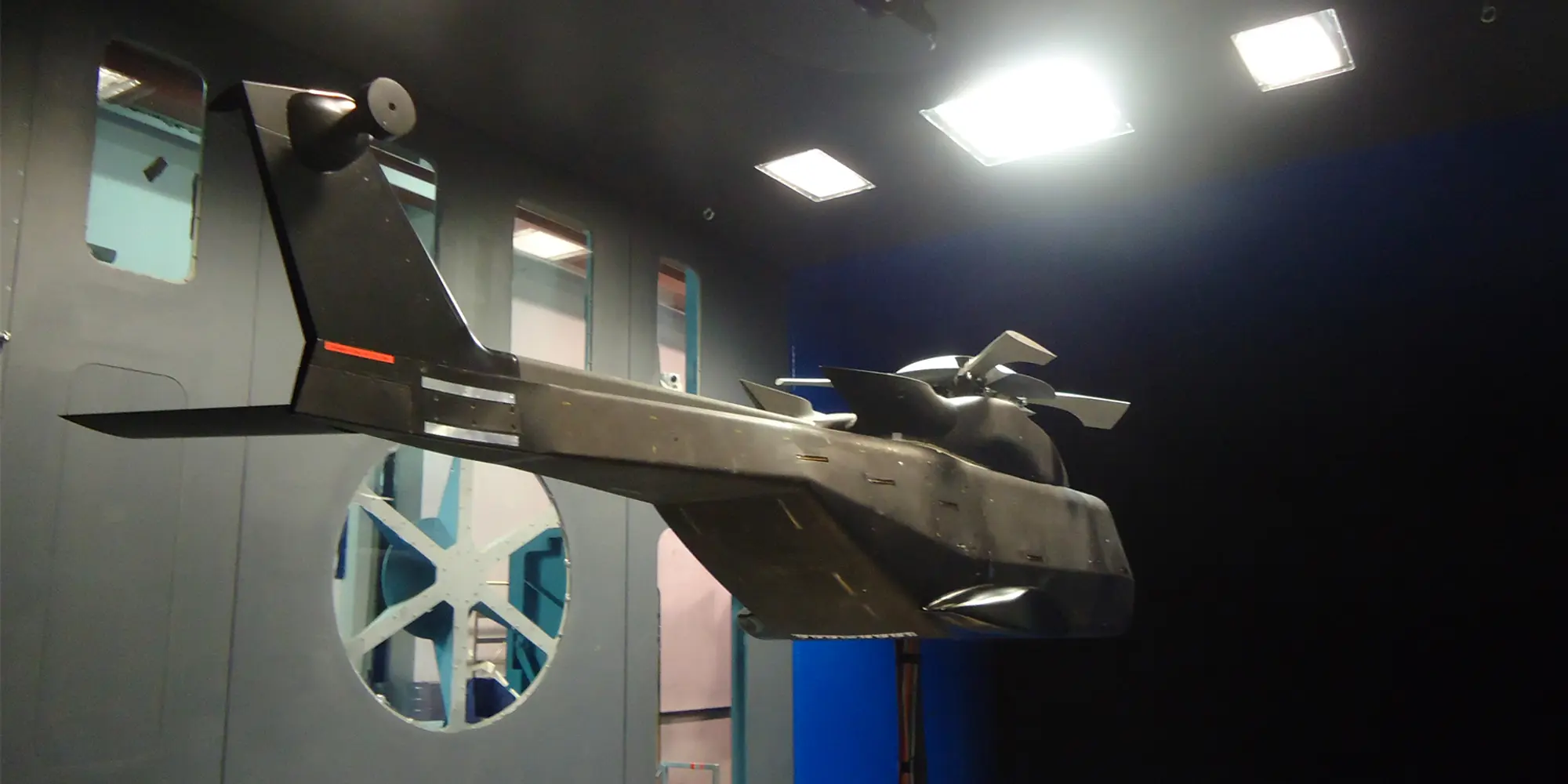

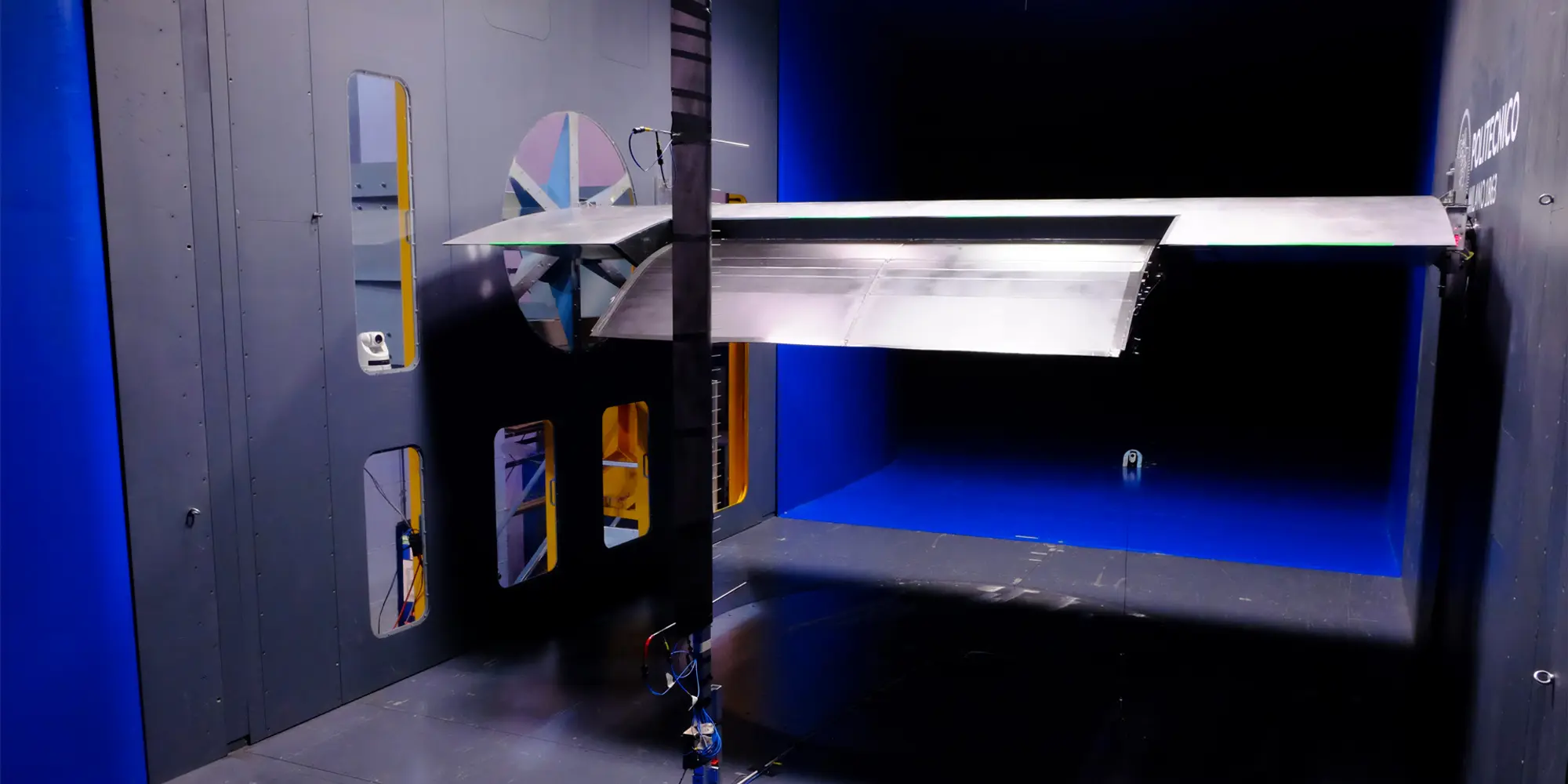

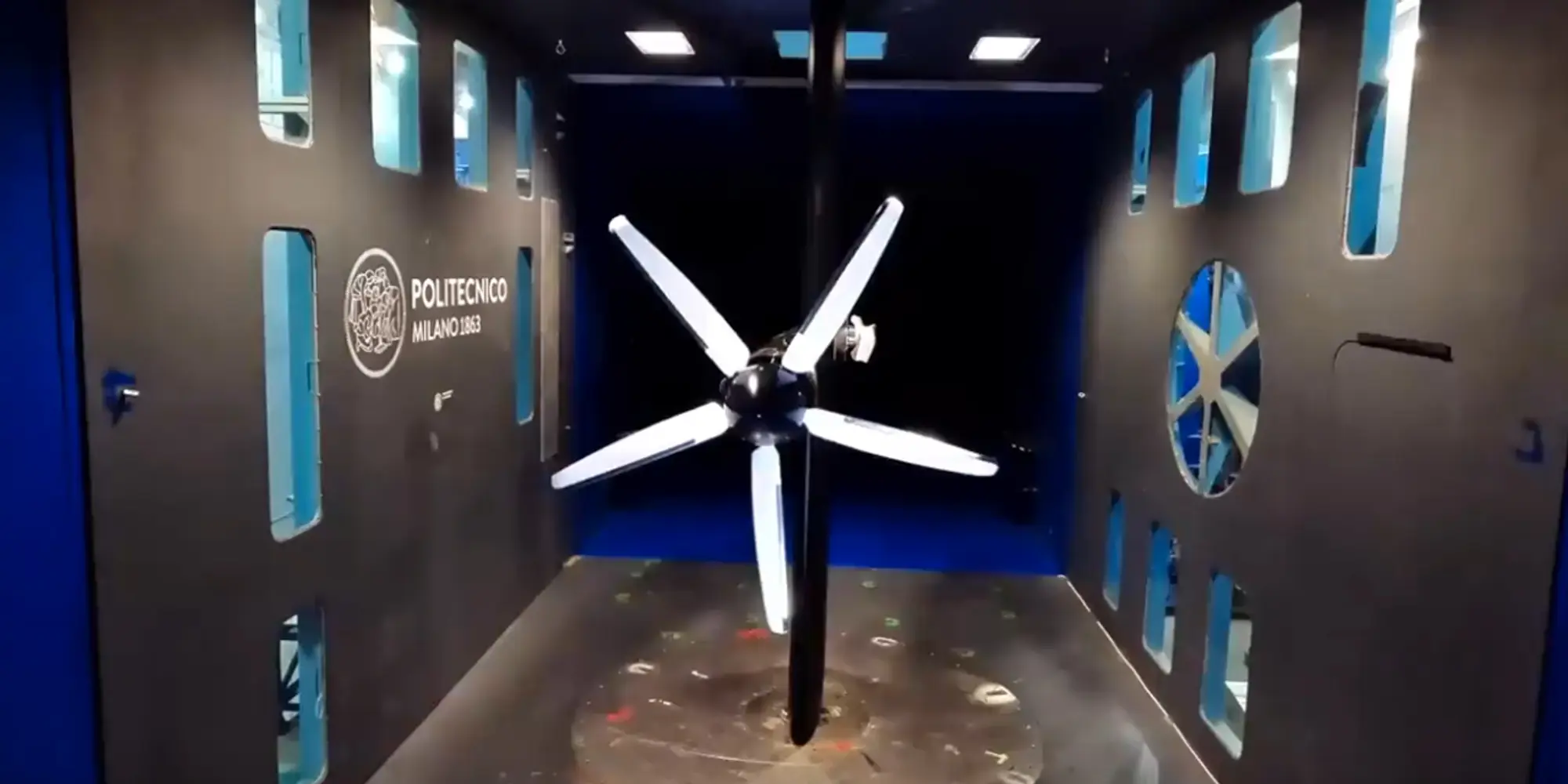

La Galleria del Vento “Sergio De Ponte” (Galleria Blu) è l’impianto di punta del laboratorio: realizzata agli inizi degli anni 2000 è un impianto subsonico a circuito chiuso con camera di prova chiusa ed è dedicata a prove aerodinamiche su modelli in scala e componenti aeronautici e industriali. È dotata di un ventilatore ausiliario per compensare la pressione in camera di prova, consentendo di operare anche con la camera non sigillata; inoltre dispone di un sistema di posizionamento modelli a sei gradi di libertà, che consente anche di eseguire misure aerodinamiche non stazionarie. È utilizzata sia per attività di ricerca di base sia per campagne sperimentali conto terzi in collaborazione con partner industriali.

Specifiche Tecniche

• dimensioni camera di prova: 1.5 m x 1 m x 3 m (altezza x larghezza x lunghezza)
• velocità massima: 58 m/s
• intensità di turbolenza in camera di prova: <0.13%
• intervallo di posizionamento dinamico: +/-50mm, +/-20°, 0.5m/s, 150°/s
• potenza elettrica installata: 100kW

__________

GALLERIA DEL VENTO AEROACUSTICA

Descrizione

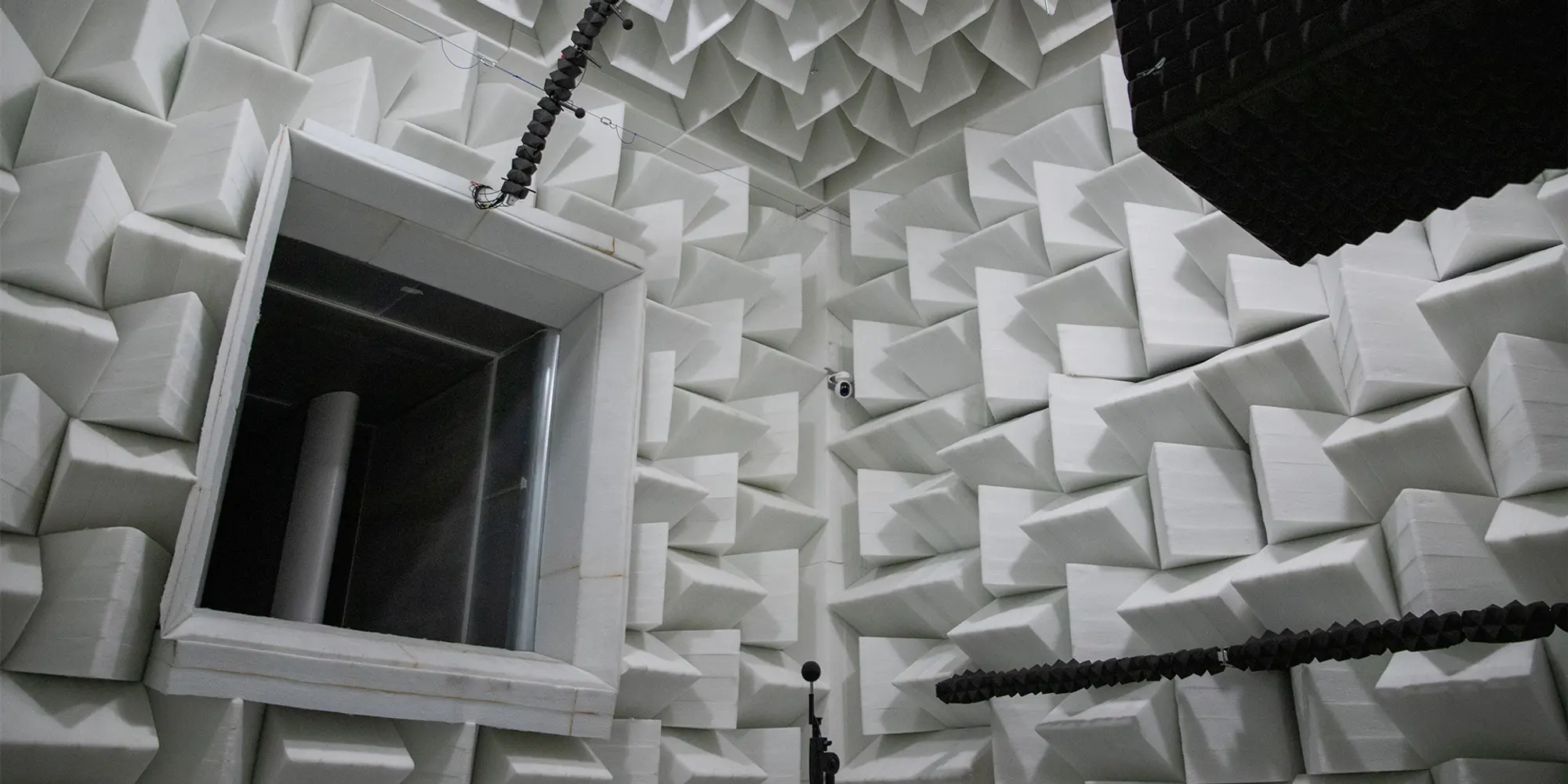

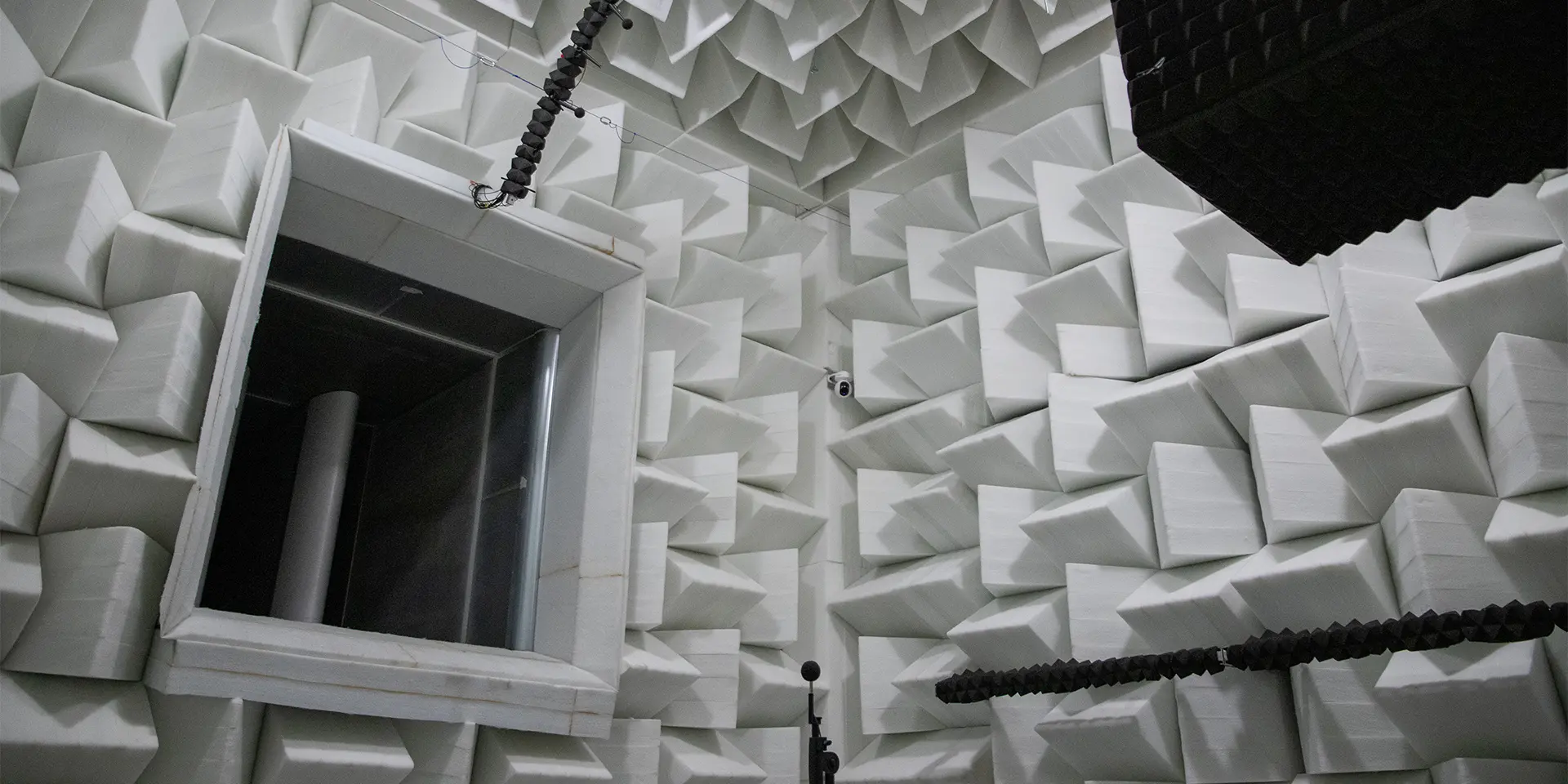

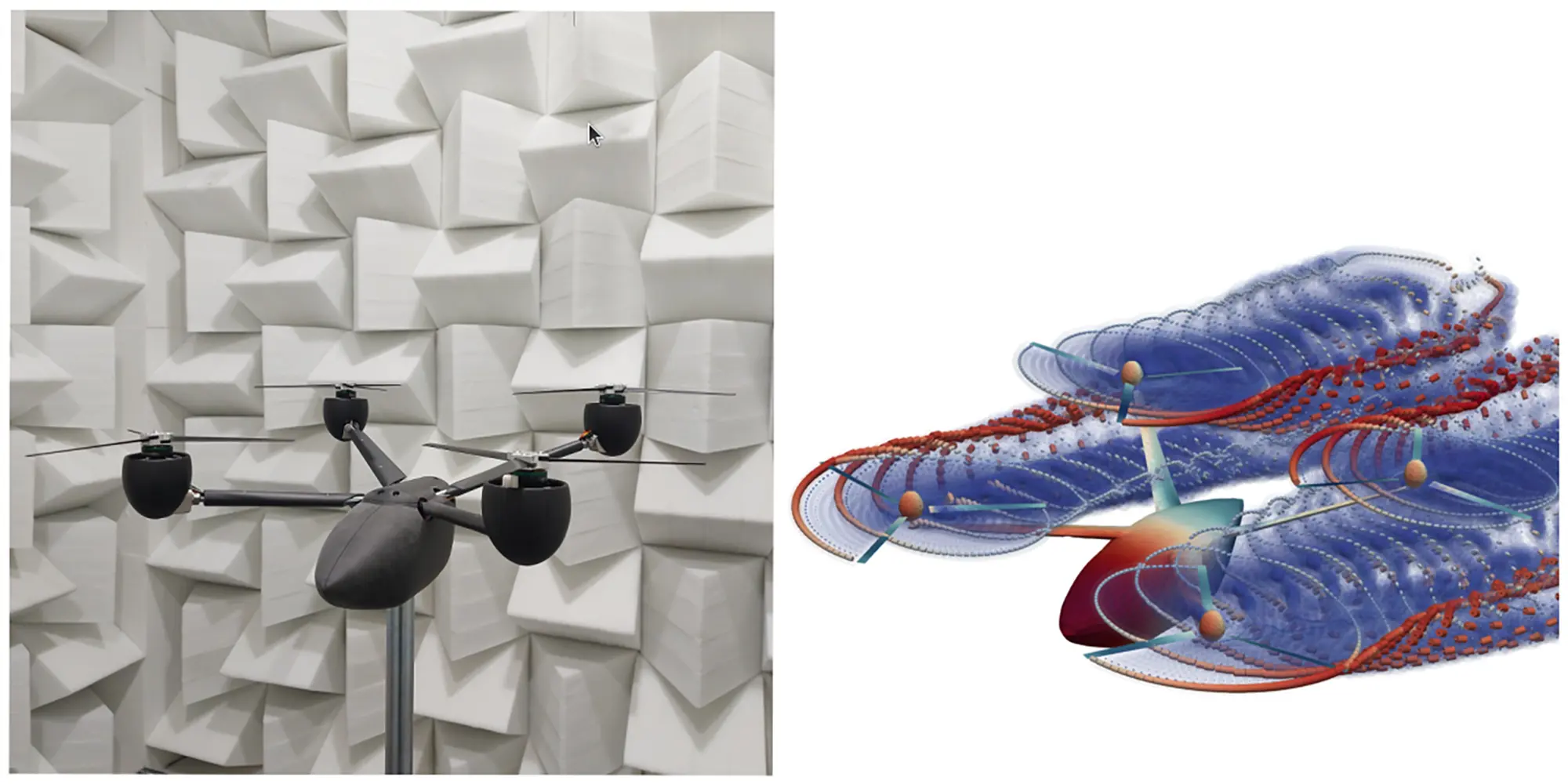

La Galleria del Vento Aeroacustica, (Galleria Bianca) realizzata nel 2025, è un impianto subsonico a circuito aperto a camera aperta ed è stata progettata per lo studio dell’interazione tra flusso aerodinamico e generazione del rumore. L’impianto consente di investigare fenomeni aeroacustici legati a rotori, ali e componenti aeronautici, con particolare attenzione alla riduzione dell’impatto acustico. Rappresenta una infrastruttura strategica per lo sviluppo di soluzioni innovative nel settore della mobilità aerea avanzata e sostenibile.

Specifiche Tecniche

• dimensioni camera di prova: 4 m x 4 m x 4 m (altezza x larghezza x lunghezza)
• dimensione utile massima del getto libero: 0.5 m x 0.7 m
• velocità massima: 43 m/s
• intensità di turbolenza: <0.3%
• completamente anecoica fino a 100Hz
• potenza elettrica installata: 37kW

__________

GALLERIA DIDATTICA

Descrizione

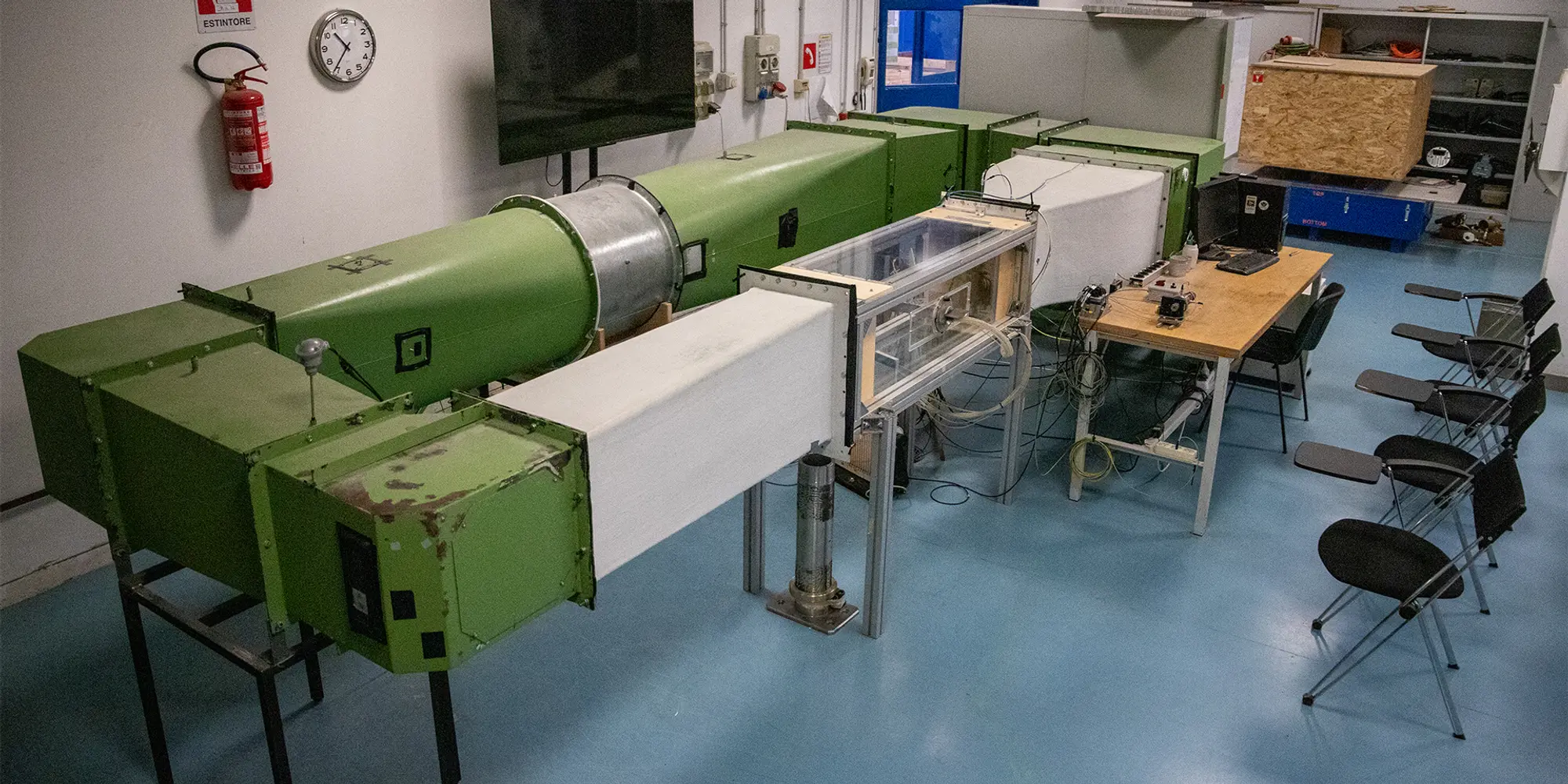

La Galleria Didattica (Galleria Verde), oggetto di ammodernamento nel 2022 a partire da un precedente impianto, è una galleria del vento subsonica a circuito chiuso e a camera chiusa ed è un impianto utilizzato principalmente per attività laboratoriali nell’ambito dei corsi di aerodinamica. Rappresenta uno strumento fondamentale per la formazione sperimentale degli studenti, consentendo di affiancare alla preparazione teorica l’esperienza diretta di misura, acquisizione dati e analisi dei fenomeni fluidodinamici. Oltre alla didattica, la Galleria Verde viene anche impiegata per attività di ricerca e tesi.

Specifiche Tecniche

• dimensioni camera di prova: 0.3 m x 0.45 m x 1.4 m (altezza x larghezza x lunghezza)
• velocità massima: 37 m/s
• intensità di turbolenza in camera di prova: <0.35%
• potenza elettrica installata: 6.5kW

__________

STRUMENTAZIONE

__________

• Celle di carico mono e biassiali e bilance a sei componenti con diversi fondoscala
• Scanner di pressione fino a 400 punti simultanei
• Trasduttori di pressione ad alta sensibilità con possibilità di integrare misure non stazionarie
• Sonde di pressione (tubi di Pitot e sonde direzionali multiforo)

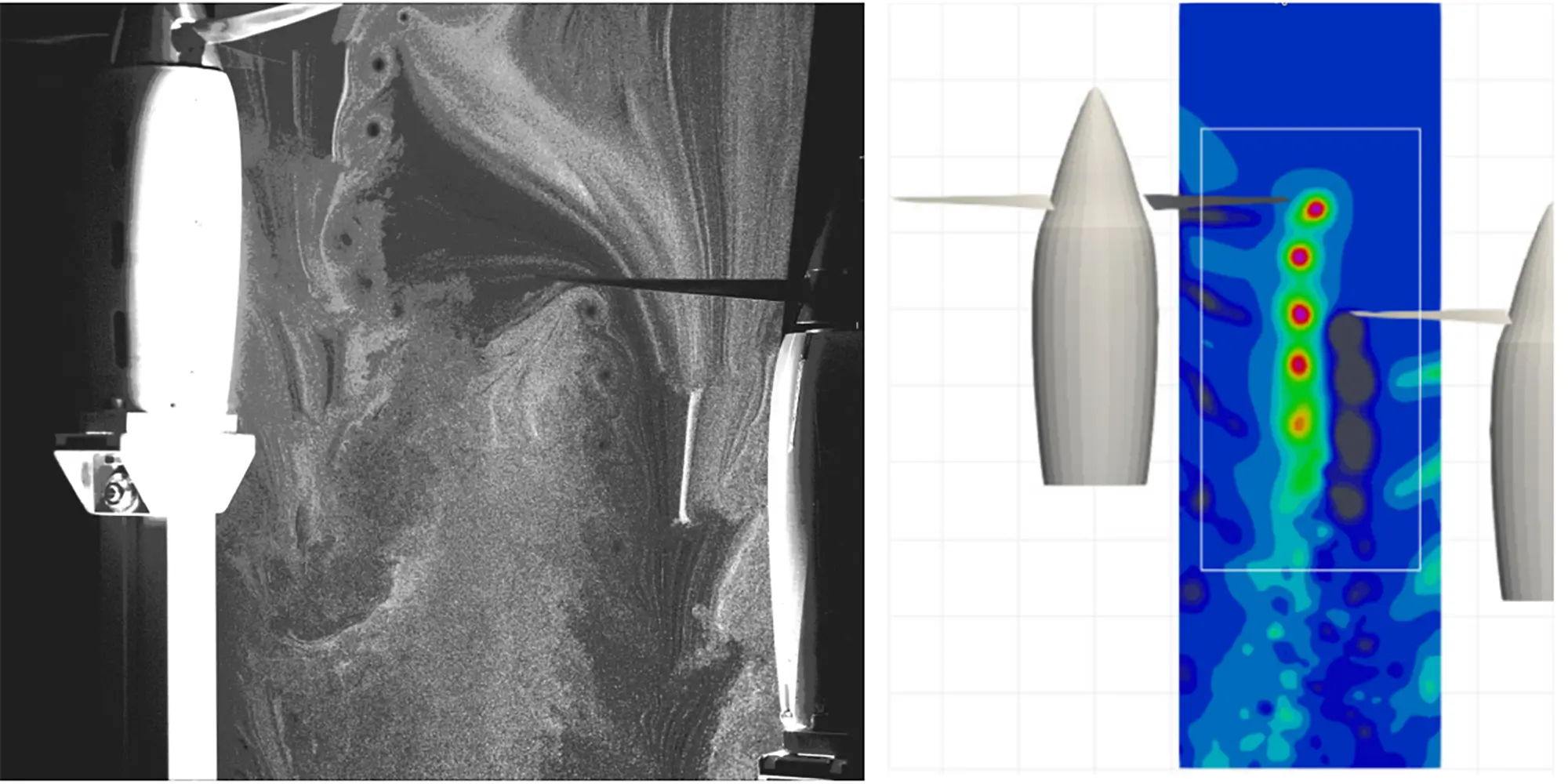

• Sistema per velocimetria a immagini di particelle (PIV) 2D e 3D
• Sistema anemometrico con sonde a filo caldo 1D e 3D
• Microfoni, fino a 23 punti simultanei
• Accelerometri mono e triassiali e inclinometri monoassiali
• Termocamera IR ad alta sensibilità
• Sistema di 3D motion tracking (fino a 8 telecamere)

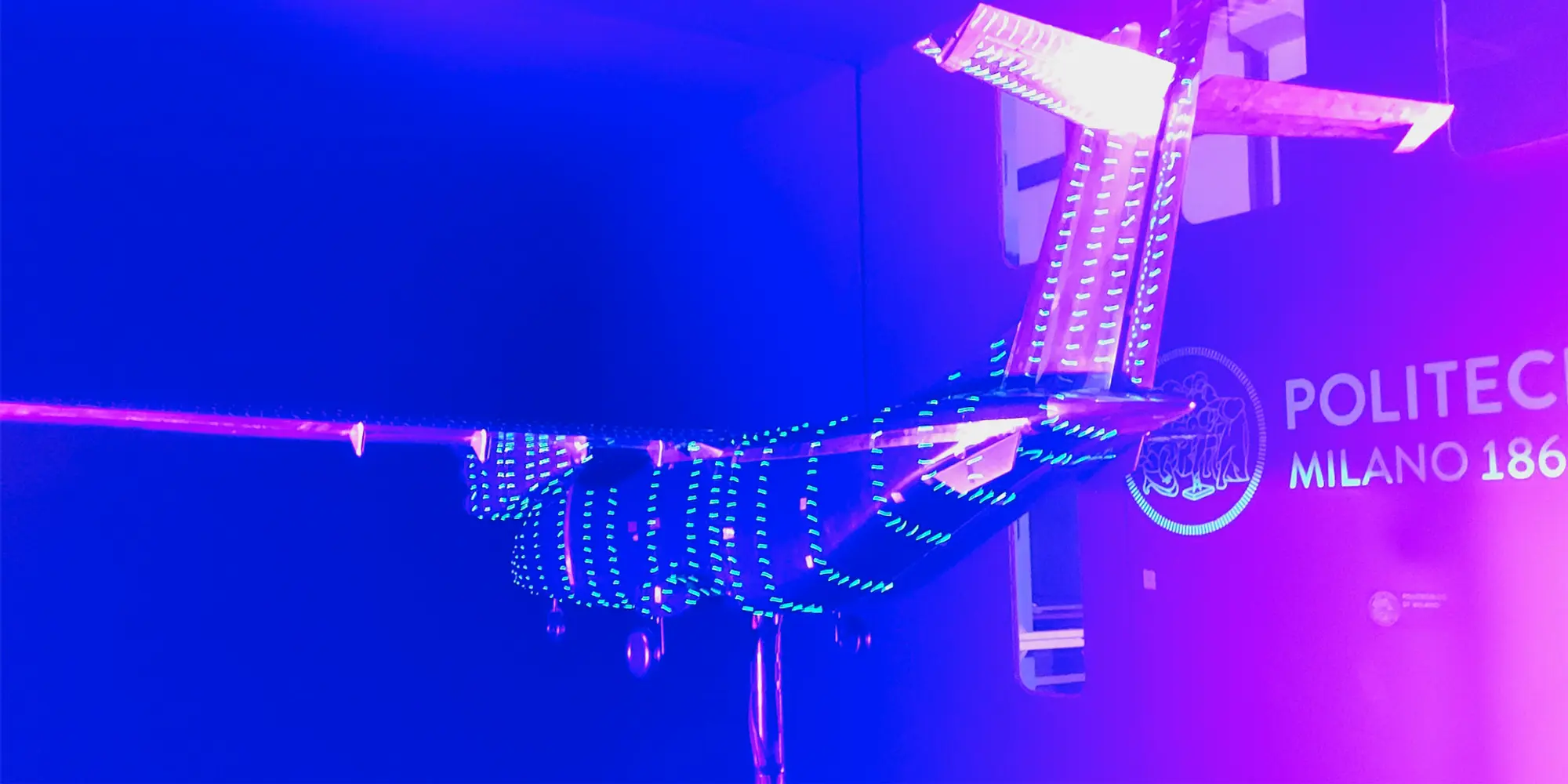

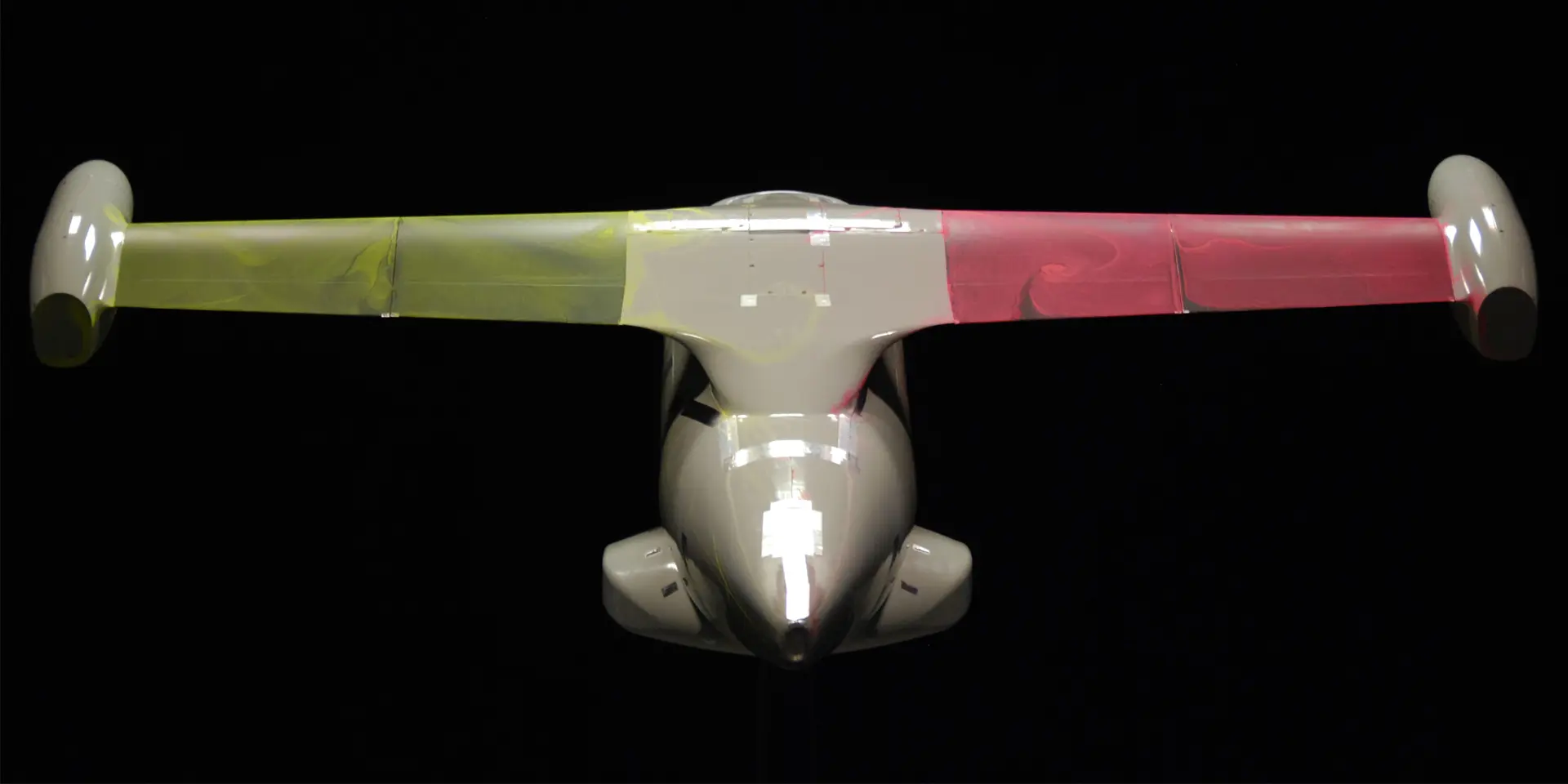

• China-clay e micro-tuft fluorescenti con illuminazione UV per visualizzazioni di superficie
• Generatori di fumo per visualizzazione del flusso
• Sistema di posizionamento motorizzato fino a 5 assi (corse da 30 cm fino a 4m)
• Sistemi di posizionamento in camera aeronautica GVPM per prove aeronautiche standard e ad alti angoli di incidenza

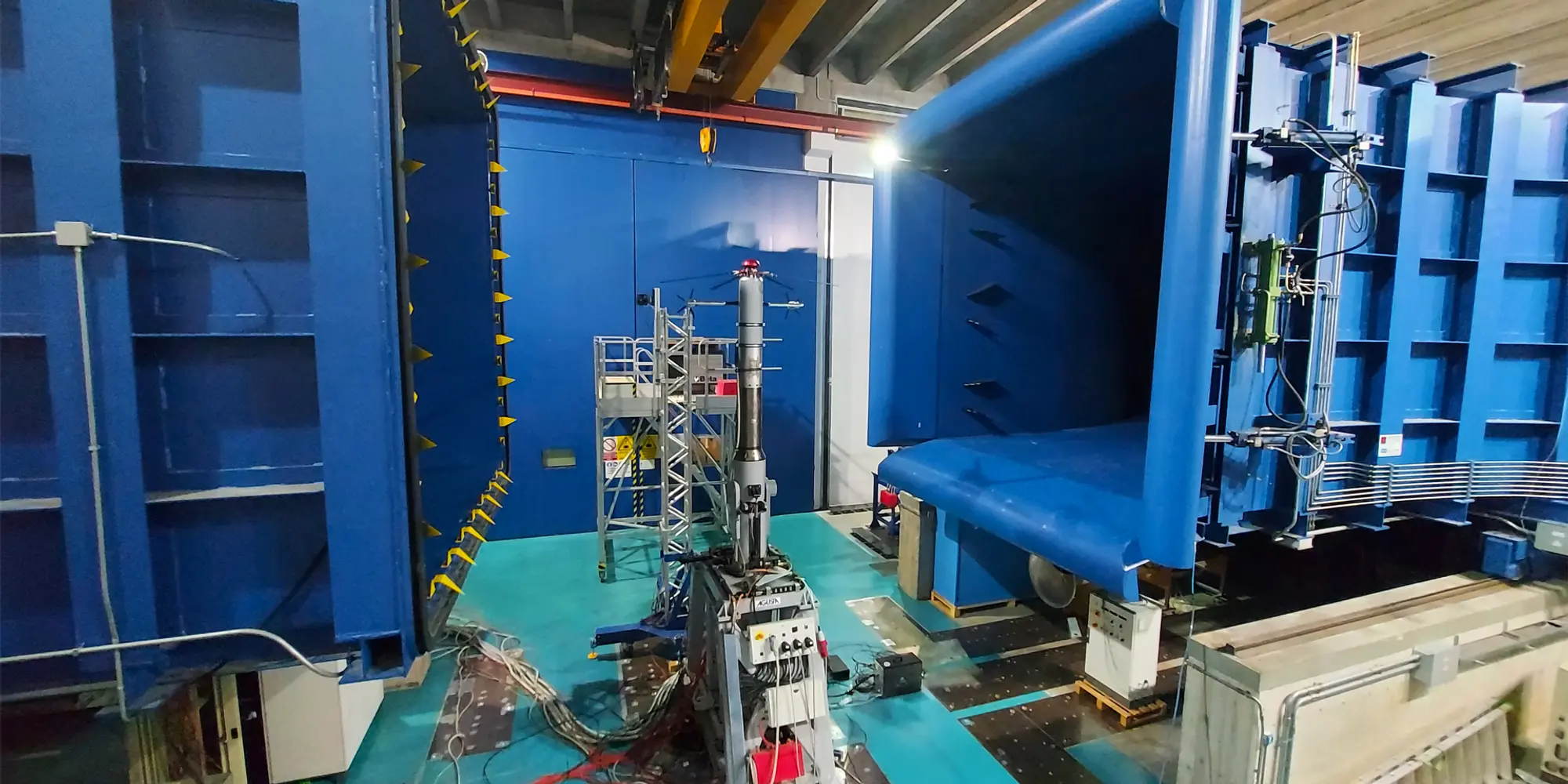

• Sistema di posizionamento per GVPM in configurazione a getto libero
• Alimentatori DC a bassa tensione fino a 7kW e alimentatore rigenerativo a 600V da 75kW

__________

SERVIZI FORNITI

__________

I servizi del laboratorio aerodinamico coprono l’intero ciclo delle attività sperimentali nei quattro impianti disponibili, dalla progettazione alla realizzazione e conduzione delle campagne di prova. Accanto alle attività operative tipiche di una galleria del vento, il laboratorio offre servizi ad alto valore aggiunto, mettendo a disposizione competenze specialistiche e capacità progettuali avanzate, tra cui:

• Progettazione, sviluppo e realizzazione di modelli per prove in galleria del vento, anche motorizzati, comprensivi di disegno tecnico, integrazione meccanica e verifiche strutturali mediante analisi FEM statiche e dinamiche;
• Consulenza specialistica per la progettazione e l’ottimizzazione di gallerie del vento, dalla definizione dei requisiti alla validazione delle prestazioni;
• Pianificazione ed esecuzione di campagne di misura in ambiente esterno, con strumentazione dedicata e protocolli personalizzati;

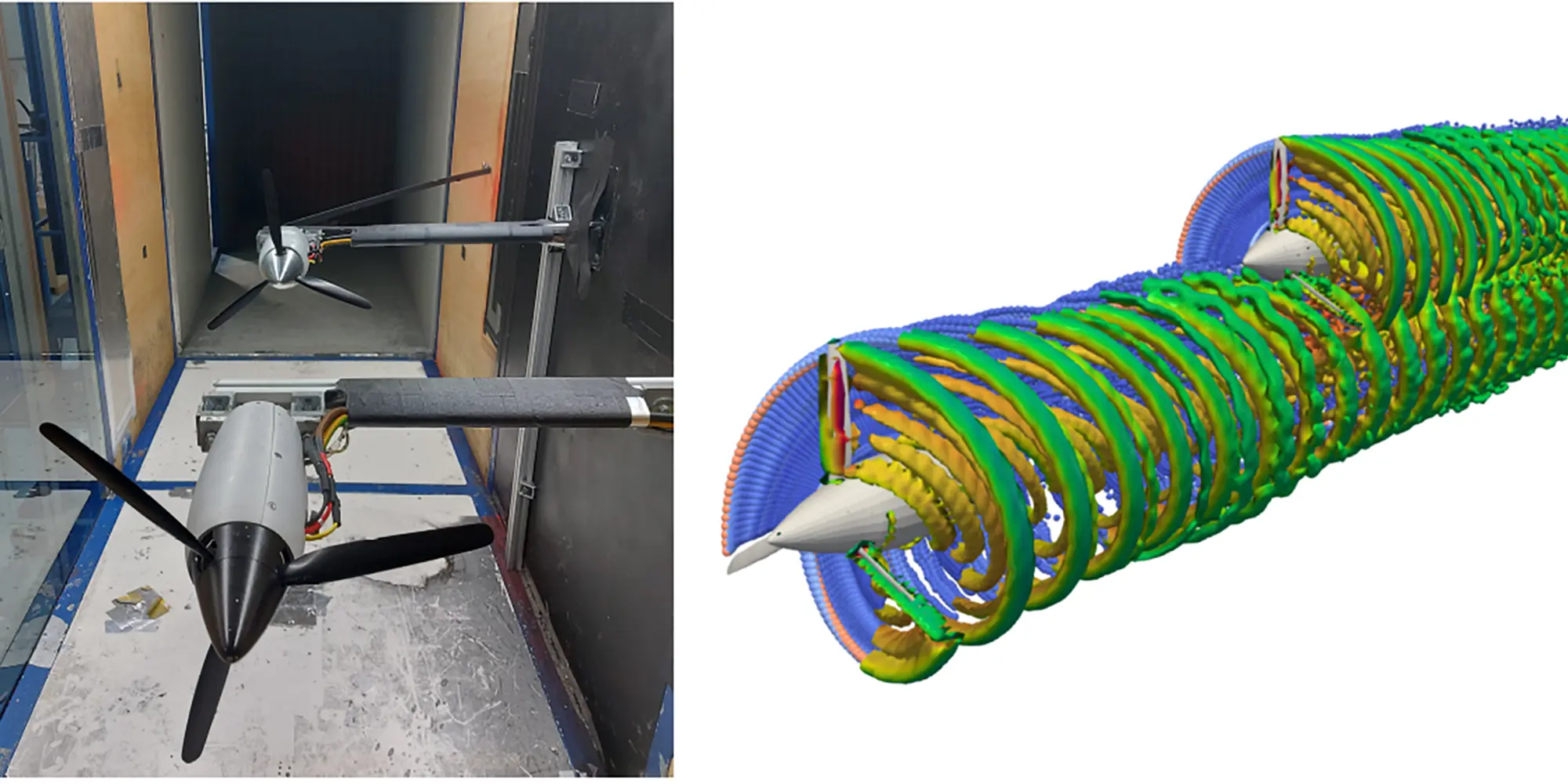

• Modellazione numerica dell’aerodinamica stazionaria e non stazionaria, a supporto delle attività sperimentali o come servizio autonomo, mediante l’utilizzo e sviluppo di codici dipartimentali (DUST, ROSITA).
